Сильфоны

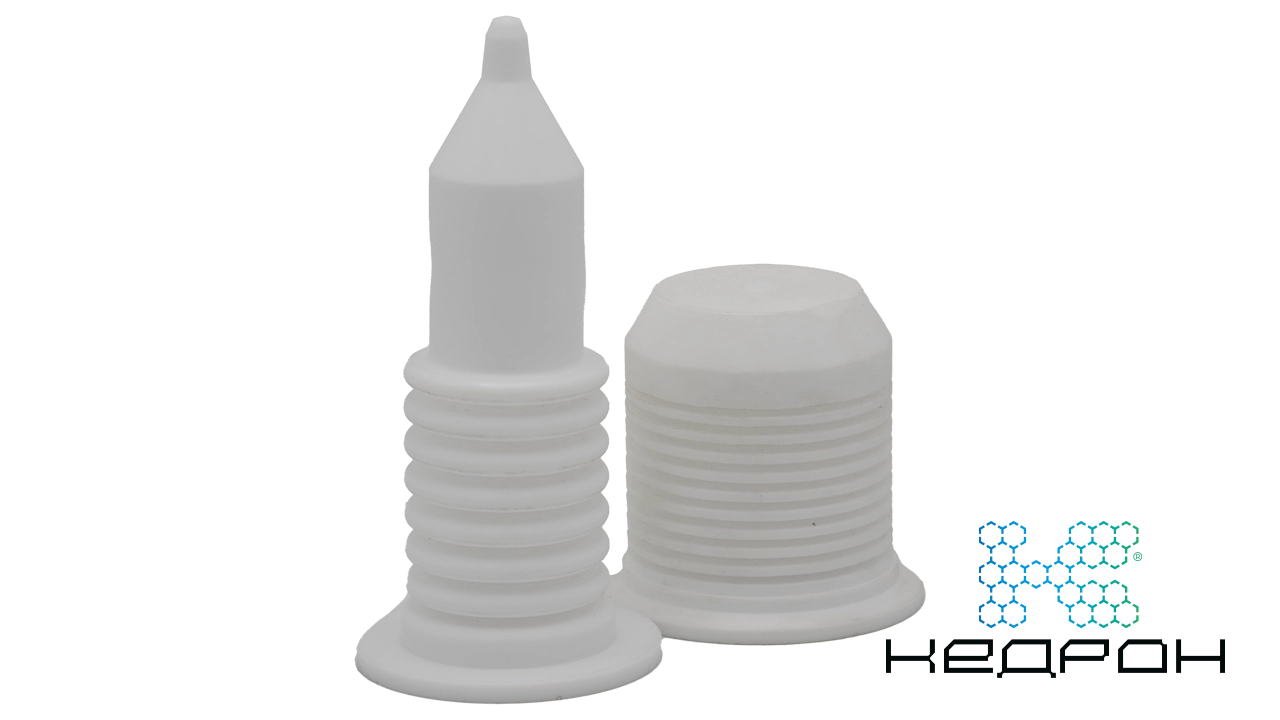

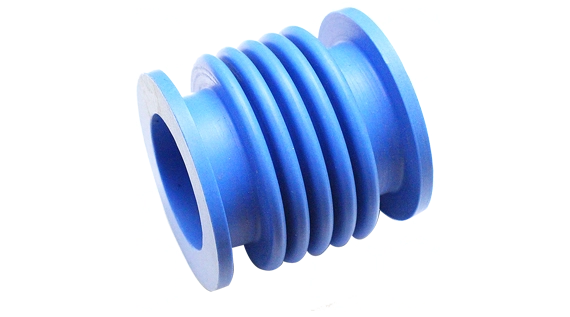

Сильфоны из фторопласта-4 или композиций на основе Ф-4, предназначены для использования в системах трубопроводов и аппаратах в качестве компенсационных элементов.

Сильфоны могут работать в контакте с агрессивными средами, за исключением расплавленных щелочных металлов, трехфтористого хлора и элементарного фтора. Сильфоны служат для компенсации вибраций, теплового расширения, осевого и углового смещения элементов оборудования и трубопроводов.

Сильфоны из фторопласта-4 или композиций на основе Ф-4, предназначены для использования в системах трубопроводов и аппаратах в качестве компенсационных элементов. Сильфоны могут работать в контакте с агрессивными средами, за исключением расплавленных щелочных металлов, трехфтористого хлора и элементарного фтора. Сильфоны служат для компенсации вибраций, теплового расширения, осевого и углового смещения элементов оборудования и трубопроводов.

Обозначение	«Р»
Профиль упругого элемента (гофры)
Характеристики	Более гибкий чем «С» Большое продольное растяжение Малые длины установки
Давление, МПа (кгс/см²)	0,05...0,2 (0,5...2,0)
Температура среды, °С	-120...+200
Размеры Dу, мм	15...500
Сферы применения	Встроенные элементы приборов и контрольно-измерительного оборудования Механические уплотнения вентилей для герметизации ходовых винтов Промежуточные участки трубопроводов, соединительные элементы. Рабочие элементы насосов Широко используется в химической, пищевой, медицинской, фармацевтической, приборо-, аппаратуростроительной и других отраслях промышленности.

Сильфоны модели «Р» изготавливаются методом механической обработки.

Они предназначены для работы в условиях низкого давления. Главной особенностью данной модели сильфонов является V–образная форма гофр. Такая форма обуславливает оптимальное соотношение между способностью расширения (Lp) и длиной установки (Ly), а также придает конструкции высокую эластичность и гибкость.

Геометрические показатели данного типа сильфонов позволяют компенсировать максимальные величины осевого перемещения.

При длительном использовании повышается уровень прочности упругого элемента конструкции.

Ниже приведена таблица основных параметров, по которой вы можете выбрать интересующий вас размер сильфона.

Ограничения по использованию:

Давление, МПа (кгс/см²)	0,05...0,2 (0,5...2,0)
Температура среды, °С	-120...+200

Число сгибов: n=(Ly-2*c)/y
Длина установки: Ly=2*c+n*y
Длина сжатия: Lc=2*c+n*x
Длина растяжения: Lp=2*c+n*z

Размеры сильфонов				Размеры сгиба			Стандартные размеры на фланец Ру 6 кгс/см²						Стандартные размеры на фланец Ру 10 кгс/см²
Dy	d1	K	с	2	3	4	D	d2	b	I	m	A	D	d2	b	I	m	A
10	16	16	5,5	0,9	2,0	3	75	50	7	9,0	M8	4	90	60	7	9,0	M8	4
15	25	25	5,5	0,9	2,0	3	80	55	7	9,0	M8	4	95	65	7	9,0	M8	4
20	35	35	7,5	1,1	2,5	4	90	65	8	9,0	M8	4	105	75	8	9,0	M8	4
25	40	40	7,5	1,1	2,5	4	100	75	8	9,0	M8	4	115	85	8	9,0	M8	4
32	52	52	8,5	1,1	3,7	5	120	90	10	9,0	M8	4	140	100	10	9,0	M8	4
40	60	65	8,5	1,1	4,0	6	130	100	10	11,5	M10	4	150	110	10	11,5	M12	4
50	70	75	8,5	1,1	4,0	6	140	110	10	11,5	M10	4	165	125	10	11,5	M12	4
65	85	95	9,5	1,1	5,0	8	160	130	12	11,5	M10	4	185	145	12	11,5	M12	4
80	110	120	11,0	1,6	6,5	10	190	150	13	11,5	M10	4	200	160	13	11,5	M12	4
100	130	140	11,0	1,6	6,5	10	210	170	13	11,5	M10	4	220	180	13	11,5	M12	4
125	155	165	11,0	1,6	6,5	10	240	200	13	11,5	M10	8	250	210	13	11,5	M12	8
150	180	190	11,0	2,2	6,5	10	265	225	13	11,5	M10	8	285	240	13	11,5	M12	8
200	240	250	12,5	2,2	8,5	13	320	280	15	14,0	M12	8	340	295	15	14,0	M16	8
250	290	300	12,5	2,7	8,5	13	375	335	15	14,0	M12	12	395	350	15	14,0	M16	12
300	350	360	13,5	3,2	10,0	15	440	395	16	14,0	M12	12	445	400	16	14,0	M16	12
350	400	310	13,5	3,8	10,0	15	490	445	16	14,0	M12	12	505	460	16	14,0	M16	12
400	460	470	14,0	4,3	13,0	15	540	495	16	14,0	M12	16	565	515	16	14,0	M16	16
500	560	570	14,0	5,3	13,0	15	645	600	18	14,0	M12	20	670	620	16	14,0	M16	20

Сильфоны из фторопласта-4 или композиций на основе Ф-4, предназначены для использования в системах трубопроводов и аппаратах в качестве компенсационных элементов. Сильфоны могут работать в контакте с агрессивными средами, за исключением расплавленных щелочных металлов, трехфтористого хлора и элементарного фтора. Сильфоны служат для компенсации вибраций, теплового расширения, осевого и углового смещения элементов оборудования и трубопроводов.

Обозначение	«С»
Профиль упругого элемента (гофры)
Характеристики	Равномерные стенки Хорошая прочность в разных направлениях
Давление, МПа (кгс/см²)	0,025...0,6 (0,25...6,0)
Температура среды, °С	-120...+200
Размеры Dу, мм	10...500
Сферы применения	Встроенные элементы приборов и контрольно-измерительного оборудования Механические уплотнения вентилей для герметизации ходовых винтов Промежуточные участки трубопроводов, соединительные элементы. Рабочие элементы насосов Широко используется в химической, пищевой, медицинской, фармацевтической, приборо-, аппаратуростроительной и других отраслях промышленности.

Сильфоны модели «С» изготавливается методом механической обработки. Они предназначены для работы в условиях среднего давления. Главной особенностью данной модели сильфонов является S – образная форма гофр. Такая форма дает высокую устойчивость к давлению вместе с хорошим резервом продольного расширения. Геометрические показатели данной модели сильфонов позволяют компенсировать осевое и угловое смещения.

При длительном использовании повышается уровень прочности упругого элемента конструкции.

Ниже приведена таблица основных параметров, по которой вы можете сориентироваться при выборе или разработке сильфона.

Ограничения по использованию:

Давление, МПа (кгс/см²)	0,025...0,6 (0,25...6,0)
Температура среды, °С	-120...+200

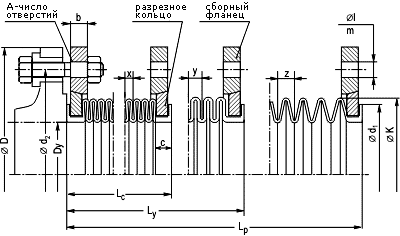

Число сгибов: n=(Ly-2*c)/y
Длина установки: Ly=2*c+n*y
Длина сжатия: Lc=2*c+n*y-y/4
Длина растяжения: Lp=2*c+n*z
Размеры сгиба (y=4...8): z = y +25% x = y -25%
Размеры сгиба (y=10...16): z = y +15% x = y -15%

Для разрабоотки сильфона нам необходимо знать следующее:

присоединительные размеры
длина сильфона
глухой/сквозной
температура
частота работы
ход (в мм)

Размеры сильфонов				y, мм					Стандартные размеры на фланец Ру 6 кгс/см²						Стандартные размеры на фланец Ру 10 кгс/см²
Размеры сильфонов				Давление, кгс/см² при t=20°C					Стандартные размеры на фланец Ру 6 кгс/см²						Стандартные размеры на фланец Ру 10 кгс/см²
Dy	d1	K	с	2	3	4	5	6	D	d2	b	I	m	A	D	d2	b	I	m	A
10	20	20	7,0	4	4	4	4	4	75	50	10	9,0	M8	4	90	60	10	9,0	M8	4
15	25	25	7,0	4	4	4	4	4	80	55	10	9,0	M8	4	95	65	10	9,0	M8	4
20	35	35	9,0	4	4	4	4	4	90	65	12	9,0	M8	4	105	75	12	9,0	M8	4
25	40	40	9,0	4	4	4	4	4	100	75	12	9,0	M8	4	115	85	12	9,0	M8	4
32	56	56	10,0	4	4	4	6	6	120	90	12	9,0	M8	4	140	100	12	11,5	M8	4
40	64	64	10,0	4	4	4	6	6	130	100	12	11,5	M10	4	150	110	12	11,5	M12	4
50	74	74	10,5	4	4	6	6	8	140	110	12	11,5	M10	4	165	125	12	11,5	M12	4
65	89	89	10,5	4	4	6	8	10	160	130	13	11,5	M10	4	185	145	13	11,5	M12	4
80	110	120	13,0	6	6	8	10	12	190	150	13	11,5	M10	4	200	160	13	11,5	M12	4
100	130	140	13,0	6	6	8	10	14	210	170	13	11,5	M10	4	220	180	13	11,5	M12	8
125	155	165	13,0	6	6	10	12	16	240	200	15	11,5	M10	8	250	210	15	11,5	M12	8
150	180	190	13,5	6	8	10	14		265	225	15	11,5	M10	8	285	240	15	14,0	M16	8
200	240	250	14,5	6	10	12			320	280	16	14,0	M12	8	340	295	16	14,0	M16	8
250	290	300	14,5	8	12	14			375	335	16	14,0	M12	12	395	350	16	14,0	M16	12
300	340	350	16,0	8	14				440	395	16	14,0	M12	12	445	400	16	14,0	M16	12
350	390	400	16,0	8	14				490	445	18	14,0	M12	12	505	460	18	18,0	M18	16
400	450	460	16,0	10					540	495	18	14,0	M12	16	565	515	18	18,0	M18	16
																			M18	20
600	620	700	16,0	10											755	705	18	18,0	M12	20
