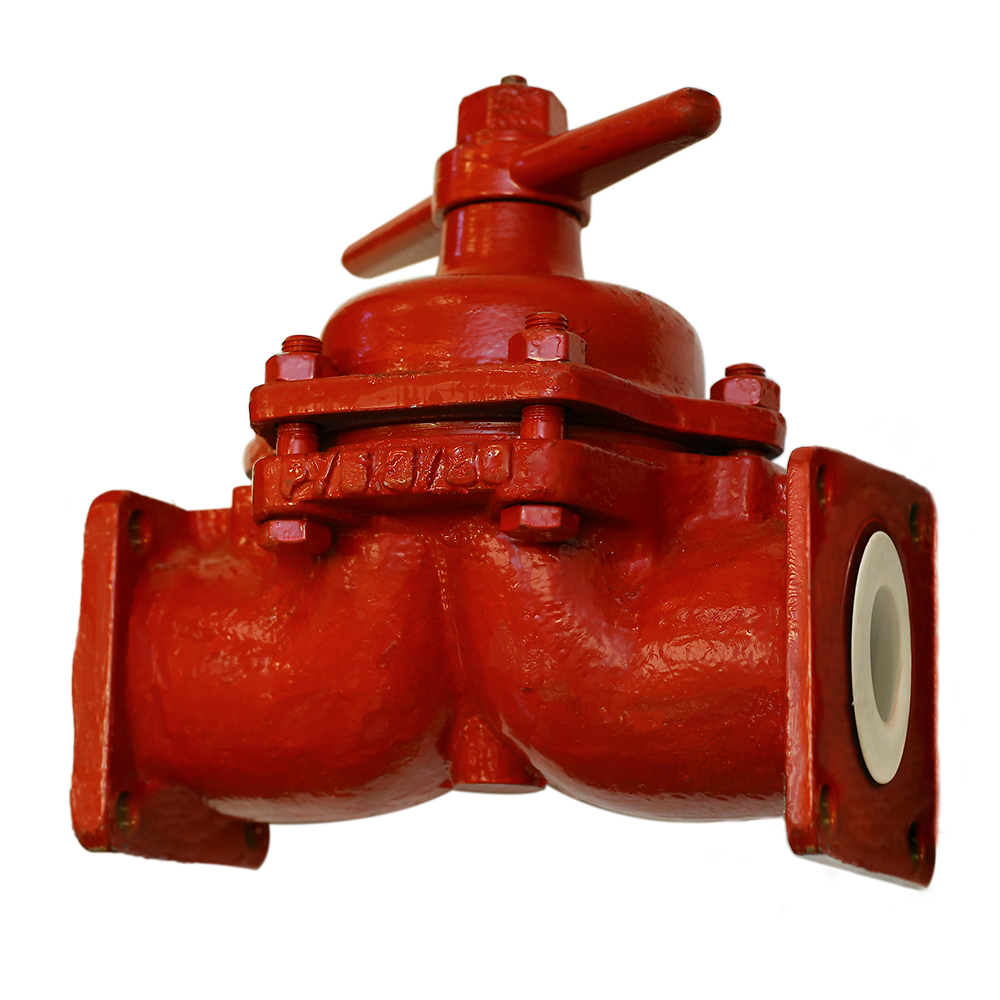

Клапаны запорные диафрагмовые применяются на трубопроводах для работы с различными агрессивными средами за исключением расплавов щелочных металлов, трехфтористого хлора и элементарного фтора.
Внутренняя поверхность корпуса клапана и уплотнительные поверхности присоединительных фланцев футеруются фторопластом-42 ЛД или полиэтиленом, Ф-2М, стойкими к воздействию агрессивных сред.
Между уплотнительными поверхностями корпуса и крышки зажата фторопластовая диафрагма — основной рабочий орган, приводимый в движение вверх и вниз вращением маховика.
На случай прорыва диафрагмы устанавливается дублирующий сальник из химически нестойкой резины. Для предохранения диафрагмы от разрыва под действием внутреннего давления и для равномерного прижатия ее к уплотнительным поверхностям корпуса между диафрагмой и крестовиной имеется резиновая мембрана или телескопическая опора, состоящая из набора колец.
На корпусе каждого клапана проставлена маркировка с указанием условного давления Ру (кгс/см2) и условного прохода в Dу (мм).
| Давление, Ру (зависит от Dу) | 0...16 кгс/см2 |
| Температура среды, t°C | -15...+125°С |
По заявке потребителя могут быть поставлены диафрагмы для клапанов указанных Dу для их замены в процессе эксплуатации.
1 - корпус, 2 - крышка, 3 - мембрана с винтом, 4 - крестовина, 5 - шпиндель, 6 - втулка, 7 - маховик, 8 - накидная гайка.
| Модель | Dy, мм | L, мм | Hmax, мм | B, мм | b, мм | D, мм | D1, мм | d, мм | h, мм | Do, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15ч74п1(2)м | 15 | 130 | 105 | 75 | 15 | 38 | 65 | 14 | 5 | 100 | 3,2 |
| 15ч75п1(2)м | 25 | 160 | 140 | 90 | 18 | 53 | 85 | 14 | 11 | 120 | 6,3 |
| 15ч75п1(2)м | 32 | 180 | 145 | 105 | 20 | 62 | 100 | 18 | 12 | 120 | 8,5 |
| 15ч75п1(2)м | 50 | 230 | 210 | 125 | 22 | 86 | 125 | 18 | 22 | 160 | 14,5 |
| 15ч76п1(2)м | 80 | 310 | 280 | 140 | 22 | 125 | 150 | 18 | 42 | 240 | 35,0 |
| 15ч76п1(2)м | 100 | 350 | 310 | 155 | 22 | 145 | 170 | 18 | 54 | 280 | 38,0 |
Материал футеровки, давление, температура
| Обозначение клапанов | Диаметр условного прохода | Условное давление Ру, кгс/см2 | Материал | Температура, среды, °С | |
|---|---|---|---|---|---|
| футеровки корпуса | диафрагмы | ||||
| 15ч74п1м | 15 | 16 | полиэтилен | фторопласт- 4 | -15...+60 |
| 15ч75п1м | 25, 32, 50 | 10 | |||
| 15ч76п1м | 80, 100 | 6,3 | |||
| 15ч74п2м | 15 | 16 | фторопласт-42-ЛД | фторопласт- 4 | -15...+125 |
| 15ч75п2м | 25, 32, 50 | 10 | |||
| 15ч76п2м | 80, 100 | 6,3 | |||
