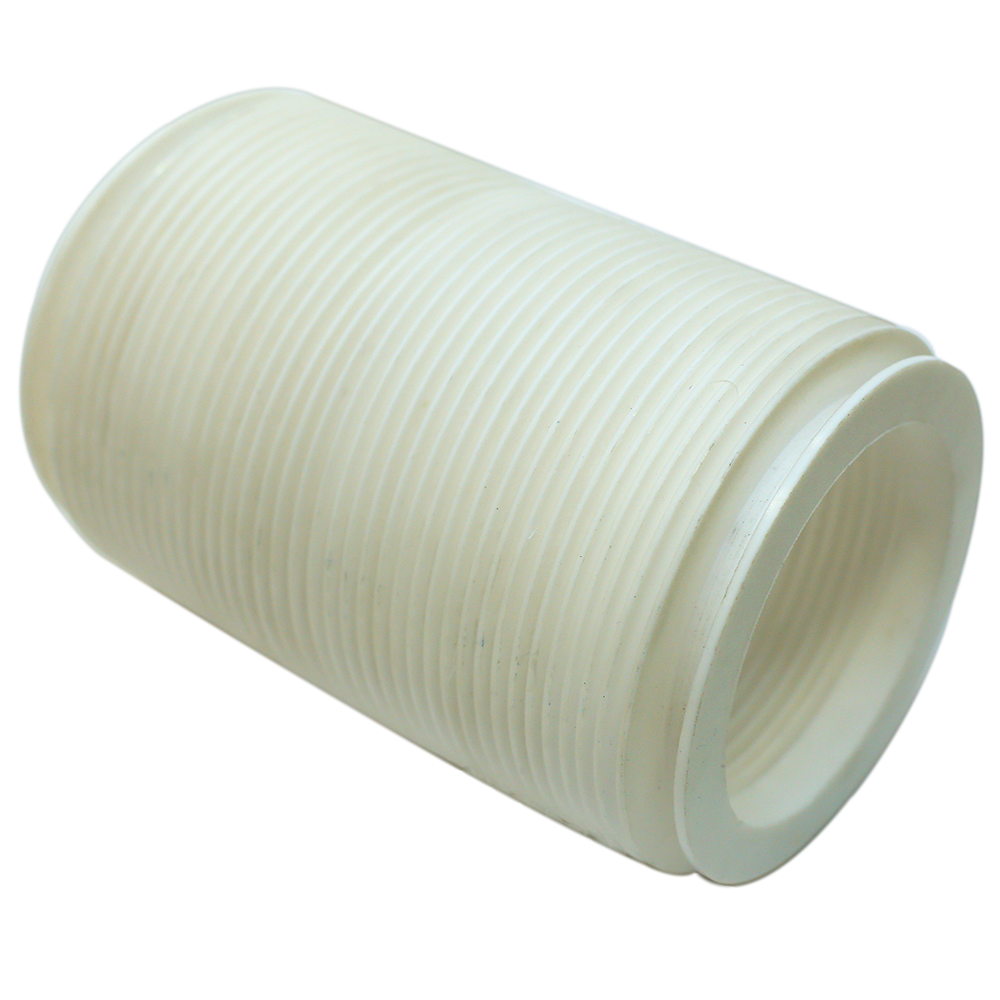

Сильфоны Тип «W»

Сильфоны Тип «W»

Сильфоны Тип «W»

Сильфоны из фторопласта-4 или композиций на основе Ф-4, предназначены для использования в системах трубопроводов и аппаратах в качестве компенсационных элементов. Сильфоны могут работать в контакте с агрессивными средами, за исключением расплавленных щелочных металлов, трехфтористого хлора и элементарного фтора. Сильфоны служат для компенсации вибраций, теплового расширения, осевого и углового смещения элементов оборудования и трубопроводов.

Оставить заявку
Обозначение «Р»
Профиль упругого элемента (гофры)
Характеристики
  • Более гибкий чем «С»
  • Большое продольное растяжение
  • Малые длины установки
Давление, МПа (кгс/см2) 0,05...0,2 (0,5...2,0)
Температура среды, °С -120...+200
Размеры Dу, мм 15...500
Сферы применения
  • Встроенные элементы приборов и контрольно-измерительного оборудования
  • Механические уплотнения вентилей для герметизации ходовых винтов
  • Промежуточные участки трубопроводов, соединительные элементы.
  • Рабочие элементы насосов Широко используется в химической, пищевой, медицинской, фармацевтической, приборо-, аппаратуростроительной и других отраслях промышленности.



Сильфоны модели «Р» изготавливаются методом механической обработки.

Они предназначены для работы в условиях низкого давления. Главной особенностью данной модели сильфонов является V–образная форма гофр. Такая форма обуславливает оптимальное соотношение между способностью расширения (Lp) и длиной установки (Ly), а также придает конструкции высокую эластичность и гибкость.

Геометрические показатели данного типа сильфонов позволяют компенсировать максимальные величины осевого перемещения.

При длительном использовании повышается уровень прочности упругого элемента конструкции.

Ниже приведена таблица основных параметров, по которой вы можете выбрать интересующий вас размер сильфона.

Ограничения по использованию:

Давление, МПа (кгс/см2) 0,05...0,2 (0,5...2,0)
Температура среды, °С -120...+200

  • Число сгибов: n=(Ly-2*c)/y
  • Длина установки: Ly=2*c+n*y
  • Длина сжатия: Lc=2*c+n*x
  • Длина растяжения: Lp=2*c+n*z
Размеры сильфонов Размеры сгиба Стандартные размеры на фланец Ру 6 кгс/см2 Стандартные размеры на фланец Ру 10 кгс/см2
Dy d1 K с 2 3 4 D d2 b I m A D d2 b I m A
10 16 16 5,5 0,9 2,0 3 75 50 7 9,0 M8 4 90 60 7 9,0 M8 4
15 25 25 5,5 0,9 2,0 3 80 55 7 9,0 M8 4 95 65 7 9,0 M8 4
20 35 35 7,5 1,1 2,5 4 90 65 8 9,0 M8 4 105 75 8 9,0 M8 4
25 40 40 7,5 1,1 2,5 4 100 75 8 9,0 M8 4 115 85 8 9,0 M8 4
32 52 52 8,5 1,1 3,7 5 120 90 10 9,0 M8 4 140 100 10 9,0 M8 4
40 60 65 8,5 1,1 4,0 6 130 100 10 11,5 M10 4 150 110 10 11,5 M12 4
50 70 75 8,5 1,1 4,0 6 140 110 10 11,5 M10 4 165 125 10 11,5 M12 4
65 85 95 9,5 1,1 5,0 8 160 130 12 11,5 M10 4 185 145 12 11,5 M12 4
80 110 120 11,0 1,6 6,5 10 190 150 13 11,5 M10 4 200 160 13 11,5 M12 4
100 130 140 11,0 1,6 6,5 10 210 170 13 11,5 M10 4 220 180 13 11,5 M12 4
125 155 165 11,0 1,6 6,5 10 240 200 13 11,5 M10 8 250 210 13 11,5 M12 8
150 180 190 11,0 2,2 6,5 10 265 225 13 11,5 M10 8 285 240 13 11,5 M12 8
200 240 250 12,5 2,2 8,5 13 320 280 15 14,0 M12 8 340 295 15 14,0 M16 8
250 290 300 12,5 2,7 8,5 13 375 335 15 14,0 M12 12 395 350 15 14,0 M16 12
300 350 360 13,5 3,2 10,0 15 440 395 16 14,0 M12 12 445 400 16 14,0 M16 12
350 400 310 13,5 3,8 10,0 15 490 445 16 14,0 M12 12 505 460 16 14,0 M16 12
400 460 470 14,0 4,3 13,0 15 540 495 16 14,0 M12 16 565 515 16 14,0 M16 16
500 560 570 14,0 5,3 13,0 15 645 600 18 14,0 M12 20 670 620 16 14,0 M16 20
