Уплотнения из фторопласта

Фторопластовые кольца. Стандартные фторопластовые кольца зачастую применяют в системах пневматического, гидравлического типа и в статистических соединениях

Уплотнения изготавливаются из фторопласта-4 композиций на его основе методом механической обработки. Уплотнения предназначены для эксплуатации в агрессивных средах, в гидравлических, пневматических системах, для герметизации подвижных элементов или конструкций под давлением.

При размещении заказа просим предоставлять свой чертеж (эскиз) изделия.

Уплотнительные кольца из фторопласта

Твердые фторопластовые уплотнительные кольца широко используются в химической промышленности. Для того, чтобы создать эластичность уплотнения, на кольцах иногда делают канавки (пазы), которые обеспечивают определенный эффект упругости.

В случаях, когда эластичность не требуется, используют уплотнительные кольца без канавок (пазов). Твердые уплотнительные кольца изготавливают методом механической обработки.

Фторопластом считается пластмасса, которая содержит фтор. Стандартные уплотнения из фторопласта изготавливают с добавлением различных наполнителей. В зависимость от того какой тип фторопласта будет зависеть и наполнитель его. В основном это компоненты неорганического происхождения, например:

• порошки металлов;
• стекловолокно;
• графит.

Все стандартные фторопластовые уплотнения пользуются большим спросом на производствах. Данные детали имеют очень полезное качество, так как они никогда не прилипают к контактному изделию. Такие материалы достаточно устойчивые к влаги. В тех отраслях промышленности, где существует большая химическая и термическая нагрузка необходимо использовать эти уплотнения для точной и плавной работы изделий. С помощью таких материалов работа механизма станет очень продуктивной.

Фторопласт-4

Данный вид уплотнения относят к полимерам этиленового ряда. Во время повышения температуры исчезает структура кристаллов и тогда материал становится прозрачно-аморфным. Материал фторопласт -4 остается эластичным даже при температуре распада. Изделия, которые делают из фторопласта -4 очень качественные и надежные. Фторопласт -4 как правило обладает уникальным качеством диэлектрика. У такого материала очень высокая стойкость и прочность к любому виду трения, а также к химическим реагентам. Все изделия, которые изготовленные из представленного материала никогда не вступают в молекулярную взаимосвязь с водой. Это, прежде всего хороший антифрикционный материал, который применяется в различных сферах производства.

Фторопластовые кольца

Стандартные фторопластовые кольца зачастую применяют в системах пневматического, гидравлического типа и в статистических соединениях. Такие уплотнения имеют хорошую устойчивость к хим. веществам (кислота, масла, щелочь, пар и другое). Данные кольца не подвержены старению и по этой причине их зачастую используют в необслуживаемых узлах. Кольца, которые из белого материала применяют в фармацевтической, а также в пищевой промышленности. Коэффициент трения у таких уплотнений очень низкий.

Манжета поршня из фторопласта, манжета штока, манжета плунжерного насоса, манжета цилиндра противодавления.

Манжеты узлов автомобиля БелАЗ

Манжеты изготавливают из фторопласта-4 методом механической обработки. Все размеры согласно чертежам завода-изготовителя (БелАЗ, г.Жодино).

Благодаря высоким эксплутационным характеристикам материала значительно повышается долговечность работы узлов автомобиля.

По желанию заказчика данные манжеты могут комплектоваться резиновыми вкладышами.

Ограничения по использованию

Все стареет, изнашивается и когда-то придет время сломается. Трактора, станки, автомобили и могучие БелАЗы тоже с течением времени выходят из строя. Простаивать такому гиганту нельзя, останавливать налаженный процесс работы карьера тем более. Значит владельцы самосвалов, механики должны иметь возможность заказать нужную деталь. И, не имеет значения это огромный двигатель ЯМЗ или другие, совсем мелкие изделия, изготовленные из фторопласта-4, но без них автомобиль вынужден простаивать.

Мы предлагаем клиентам

Манжеты изготовленные из фторопласта-4 на заводе (БелАЗ, г.Жодино) с применением метода механической обработки. Размеры соответствуют чертежам завода.

• манжета поршня из фторопласта;
• манжета штока;
• манжета плунжерного насоса;
• манжета цилиндра противодавления;
• манжеты узлов БелАЗ;
• манжета поршня.

Желающим иметь качественное изделие из фторопласта, доводим до сведения, что по вашему желанию, эти манжеты могут быть укомплектованы резиновыми вкладышами.

Что показывает опыт

Опыт вскрывает - конструкция гидравлических и пневматических цилиндров, в полной мере, уже не отвечает прогрессивным технологическим запросам, касающихся рабочих ресурсов.

Инженера занялись поисками решения возникших недостатков, рассмотрели возможность применение ПТФЭ (пластмасса с редкими физико-химическими свойствами).
Были проведены испытания образцов, разработанных белорусскими специалистами, манжет предложенных немецкими и австрийскими компаниями, но, к сожалению, пока нет нужных результатов. Все они не превосходят по качеству ныне используемые изделия из фторопласта-4. В отношении увеличения срока эксплуатации, содержащего хром покрытия, задачу решили путем увеличении размера покрытия до 42 мкм. После этого ресурс покрытия увеличился до 150 тыс. км пробега. Эксперименты подтвердили, что изыскания необходимо продолжать, а увеличения хромового напыления, в корне ничего не меняют, они не ликвидируют, а лишь амортизируют проблему.

Был сделан вывод, необходимо с двух полостных перейти на однополостные цилиндры.

Цилиндры спроектировали, изготовили и установили на автомобиль грузоподъемностью 75 т. От испытаний ожидали положительных результатов и они подтвердились. До смены манжет, пробег составил 150—200 тыс. км, следовательно, однополостный цилиндр в 3—4 раза эффективнее двух полосного. Поэтому в настоящее время идет переоснащение цилиндрами самосвалов.

Оболочковые уплотнения из фторопласта проявили себя как качественные и долговечные изделия

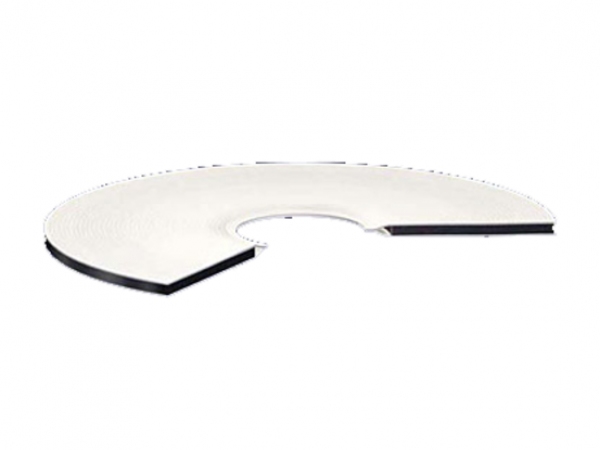

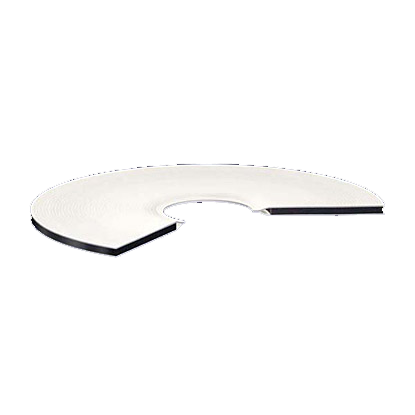

Уплотнение с корпусом из фторопласта-4 и резиновой прокладкой.

Предназначено для уплотнения фланцевых соединений химического оборудования и трубопроводов служащих для транспортировки агрессивных жидкостей и газов.

Уплотнение работает в любых средах за исключением расплавленных щелочных металлов, трехфтористого хлора и элементарного фтора

Основным преимуществом данного вида уплотнения перед другими уплотнениями из резины, полиуретана, паранита, асбеста, кожи, картона является его высокая эластичность, которая сохраняется в течении длительного промежутка времени (не происходит непосредственного контакта между упругим элементом и рабочей средой за счет корпуса уплотнения).

Для данного вида уплотнения не требуется большого усилия сжатия. Уплотнение за счет своей эластичности компенсирует неровности контактных поверхностей фланцевого соединения.

Оболочковые уплотнения из фторопласта

Оболочковые уплотнения из фторопласта проявили себя как качественные и долговечные изделия. Оболочковые фторопластовые уплотнения хорошо зарекомендовали себя в различных средах. Еще совсем недавно такие изделия считались инновационным прорывом, а сегодня используется повсеместно. Невысокая стоимость таких элементов делает их очень популярными.

В чем состоит преимущество фторопласта-4?

1. Устойчивость в агрессивных средах, в том числе жидкостях и газах.
2. Повышенная степень эластичности.
3. Длительное сохранение основных качественных показателей.
4. Возможность не допустить контакт упругого элемента и рабочей среды.
5. Прочность корпуса.
6. Возможность уплотнения без сильного усилия при сжатии.
7. Скрытие неровностей поверхностей, которые соприкасаются.

Оболочковые фторопластовые кольца всегда проявляют себя как изделия хорошего качества.

Что из себя представляет фторопласт?

Ведущие химики давно обратили внимание на химические свойства этого материала. Работы над его усовершенствованием не прекращаются и по сей день. Химики стараются еще больше увеличить его полезные свойства. Как химическое вещество, фторопласт 4 представляет собой особый полимер, для которого характерны прочные связи углерода и фтора (их атомов). Температура плавления для него составляет 327 градусов. Превышая эти пределы, разрушается кристаллическая структура. Материал превращается в аморфное вещество. Заготовки производятся при холодных условиях, а потом происходит процесс их запекания.

Где применяется фторопласт?

Из этого материала изготавливаются теплообменники, облицовочная плитка, прокладки, трубки, насосы, сальники, клапаны и другое. Применяется в качестве диэлектрика в электронике. Материал очень часто используется в изделиях медицины, например, в протезах.

Кольца из фторопласта.

Фторопласт в изделиях с круглым сечением используется в гидравлических аппаратах, топливных агрегатах, пневматических устройствах.

Преимущества колец:

• устойчивость к коррозии;
• стойкость ко многим агрессивным средам;
• эксплуатация в условиях повышенной влажности;
• возможность применения в условиях сильных нагрузок;
• низкий коэффициент трения.

Умеренная стоимость таких изделий не могла не повлиять на популярность колец и их широкого распространения. Производители дают хорошие гарантийные сроки.

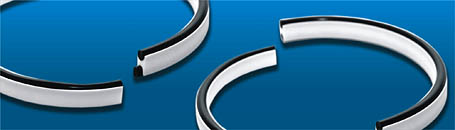

Модель - 020

Уплотнительное шпиндельное кольцо модели - 020 изготавливается из фторопласта-4 или композиций на его основе, путем механической обработки.

Ввиду небольшой высоты модель - 020 можно использовать в качестве кассетного уплотнения. Кромка уплотнения эластично деформируется при установке и упруго самонагружается. Возникающие при эксплуатации температуры порождают эффект восстановления исходной формы уплотнения, а это обеспечивает длительный контакт с сопряженными поверхностями и гарантирует герметичность узла.

Характеристики:

• небольшая установочная высота;
• самонагружающаяся кромка уплотнителя;
• подходит для высоких окружных скоростей;
• возможность использования в качестве грязесъемника.

Ограничения по использованию

Модель - 029

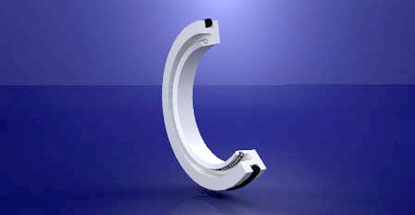

Уплотнительное шпиндельное кольцо модели №029 изготавливается из фторопласта-4 и композиций на его основе, путем механической обработки.

Кольцо модели - 021 имеет высокий уплотнительный эффект, который сохраняется под давлением. Вспомогательное уплотнение (резиновое кольцо (2) предотвращает возможность протекания, при чередующихся рабочих температурах или неровных поверхностях. Пружина (3) обеспечивает постоянный уплотнительный эффект,что позволяет использовать его при более высоком давлении, чем модель - 020.

Так как этот уплотнитель не подходит для посадки с натягом, то его можно устанавливать только в специальных установочных пространствах.

1 — Материал Ф-4/Ф-4К20

2 — Уплотнительное кольцо, материал резина (марка подбирается по условиям эксплуатации).

3 — Пружинящий материал (заменяется резинновым коллльцом).

Характеристики:

• мощная уплотнительная кромка, способная выдержать высокое давление;
• подходит для средних окружных скоростей;
• можно использовать и при медленном возвратно-поступательном движении.

Ограничения по использованию

Необходимость использования высокоэластичных материалов для надежной антифрикционной защиты различных шпиндельных соединений привела к повсеместному внедрению фторопласта-4 и композиций на его основе. Многим известен данный материал под другим названием - тефлон, его особые свойства, в первую очередь, потрясающая термоустойчивость, сразу нашли применение в изготовлении изоляционных узлов, различных манжет и покрытий. Фторопласт как конструкционно-производственный материал абсолютно безвреден, соответствие высоким стандартам биологической безопасности определило важную роль тефлона в качестве антиадгезионных и антифрикционных поверхностей в пищевой индустрии. Данное вещество представляет собой полимер этиленового гомологического ряда с внедренным в углеводородную цепочку активным фтором, который и определяет способность изделий из него сохранять свои ценные свойства в агрессивных средах (тефлон устойчив к большинству кислот и щелочей) и при высоких температурах (свыше 280 градусов Цельсия и вплоть до температуры распада соединения). Последний аспект позволил активно применить фторопласт-4 в изготовлении уплотнителей.
Шпиндельные уплотнительные кольца из фторопласта являются важнейшим средством для решения следующих проблем, связанных с интенсивной работой шпиндельных соединений:

• Рекордно высокие температуры, допускаемые при эксплуатации;
• Предотвращение протекания рабочей жидкости из соединения;
• Защита от пыли и грязи из внешних сред;
• Герметичность узла обеспечивается термической упругой деформацией, фторопластовые шпиндельные уплотнительные кольца создают максимально плотное прилегание к сопряженным поверхностям;
• Большинство марок колец из данного полимера выдерживают огромное давление, что невозможно для других материалов, применяемых в отрасли - аналоги из резины выходят из строя в разы быстрее и неспособны выдержать приемлемые для фторопласта условия;
• Детали, изготовляемые из тефлона, обладают невысокой стоимостью, что вкупе с огромным ресурсом использования упрощает текущее обслуживание и ремонт аппаратуры и станков.

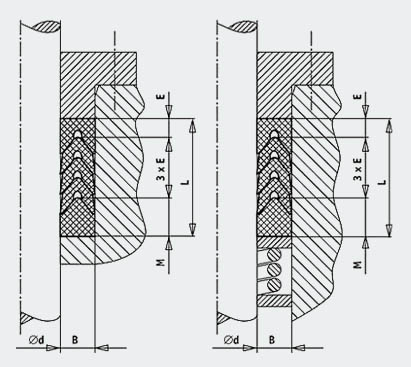

Шевронные манжеты изготавливаются из фторопласта-4 и композиций на его основе, путем механической обработки.

Данный вид уплотнения предназначен для работы в условиях больших нагрузок и любых средах, за исключением расплавов щелочных металлов, трехфтористого хлора и элементарного фтора.

Ниже указаны три стандартных модели уплотнения, основное отличие которых состоит в геометрических особенностях профиля сечения, что придает разные рабочие характеристики.

Полный пакет уплотнения состоит из уплотнительных шевронных манжет, одного опорного кольца и одного компрессионного кольца.

Опорное и компрессионное кольца обычно сделаны из того же материала, что и уплотнительные кольца.

Сферы применения шевронных манжет:

• машиностроение
• химическая промышленность
• фармацевтическая промышленность
• контрольное оборудование
• нефте- газоперерабатывающая промышленность

Места установки:

• ось, вал
• шток
• плунжер
• медленновращающийся шпиндель

Применение в оборудовании:

• отсечные клапаны
• плунжерные насосы
• измерительные приборы
• гидравлические цилиндры
• вращающиеся механизмы

Предложение

Предлагается выбор качественных шевронных манжет. Организованные серийные поставки позволяют производству, применяющему современное оборудование, выпускать шевронные манжеты с гарантированно высокой точностью механической обработки.

Применение продукции

Шевронные манжеты применяются для уплотнения зазоров осей, валов, штоков, плунжеров, медленно вращающихся шпинделей, в машиностроении, у нефтяников и газовщиков, в химической промышленности, в контролирующем и измерительном оборудовании, а также в фармацевтической промышленности. Износ манжет, своевременная замена которых является обязанностью обслуживающего персонала, может вывести из строя отсечной клапан, плунжерный насос, гидравлический цилиндр, станок и другое оборудование, обеспечивающее непрерывную и безопасную деятельность производства.

О материалах

Качественное уплотнение оборудования, работающего в тяжёлых условиях агрессивных сред, под воздействием значительных нагрузок достигается, если использовать шевронные манжеты из фторопласта-4. В некоторых случаях фторопласт- 4 применяется композиции с другими материалами. Достоинство фторопласта-4 в его отличных фрикционных свойствах и безвредности для людей. Недостатком шевронных манжет из фторопласта-4 является ограничение применения в расплаве, содержащем щелочные металлы, трёхфтористый хлор и элементарный фтор.

О конструкции

Решающее значение в долговечности и надежности работы шевронной манжеты имеет конфигурация её профиля, исследованная и прошедшая длительную обкатку на различных производствах. В результате многолетнего опыта производитель выпускает три основных серийных модели манжет.

• модель № 025, с высокой эластичностью, для работ при низких давлениях;
• модель № 026, жесткая, хорошо воспринимающая компрессионную нагрузку;
• модель № 027, для работы при максимальных компрессионных нагрузках.

Все модели выдерживают перепады температур от - 269 до +150 оС. Диапазон рабочего давления от 0,5 до 30 МПа зависит от конкретной модели.
