Фасонные части трубопроводов футерованные фторопластом-4 предназначены для транспортировки агрессивных жидкостей и газов, за исключением расплавленных щелочных металлов, трехфтористого хлора и элементарного фтора.
Изготовление и условия эксплуатации футеровки по ТУ 6-05-1876-79 и ТУ 6-05-987-79.
Присоединительные размеры фланцев на Ру=1,0 МПа (10 кгс/см2) по ГОСТ 12815-80.

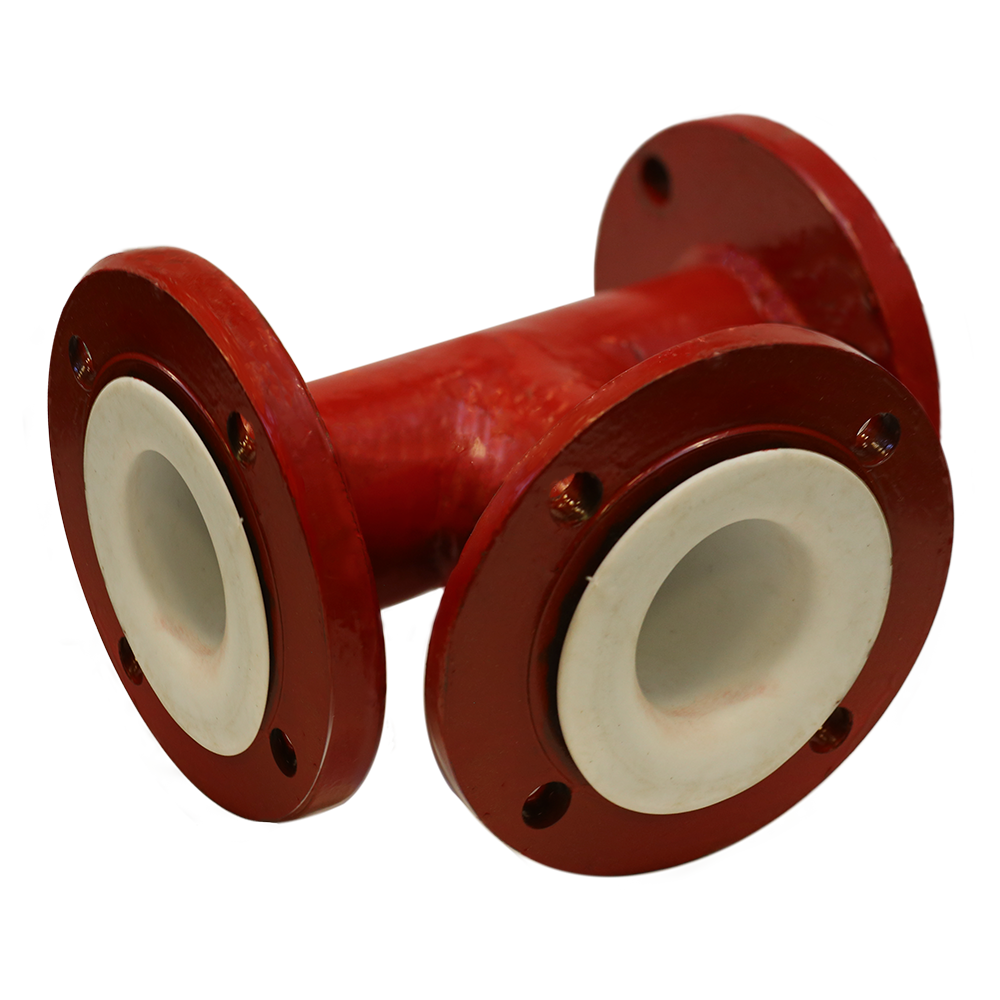

Тройники, футерованные фторопластом-4, являются неотъемлемой частью трубопровода и служат соединительными элементами в узлах стыковки и развязки трубопровода.
| Тип | Температура среды, °С | Давление, МПа (кгс/см2) |
|---|---|---|
| Тройник | -60...+200 | 0...0,5 (5) |
Тройник
| dy, мм | d1, мм | d2, мм | D, мм | d3, мм | n, шт | S, мм | L, мм | h, мм | m, кг |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 65 | 100 | 135 | 18 | 4 | 3,0 | 87 | 15 | 8,0 |
| 40 | 102 | 125 | 160 | 18 | 4 | 3,0 | 107 | 15 | 8,4 |
| 55 | 122 | 145 | 180 | 18 | 4 | 4,0 | 121 | 17 | 11,7 |
| 60 | 133 | 160 | 195 | 18 | 4 | 5,0 | 130 | 17 | 14,3 |
| 80 | 158 | 180 | 215 | 18 | 4 | 5,0 | 143 | 19 | 18,2 |
| 100 | 184 | 210 | 245 | 18 | 8 | 4,6 | 159 | 21 | 24,4 |
| 120 | 212 | 240 | 280 | 22 | 8 | 5,0 | 179 | 21 | 33,3 |
| 160 | 268 | 295 | 335 | 22 | 8 | 6,5 | 205 | 21 | 52,7 |
| 220 | 320 | 350 | 390 | 22 | 12 | 7,0 | 236 | 23 | 76,3 |
| 260 | 370 | 400 | 440 | 22 | 12 | 7,0 | 263 | 24 | 105,2 |
