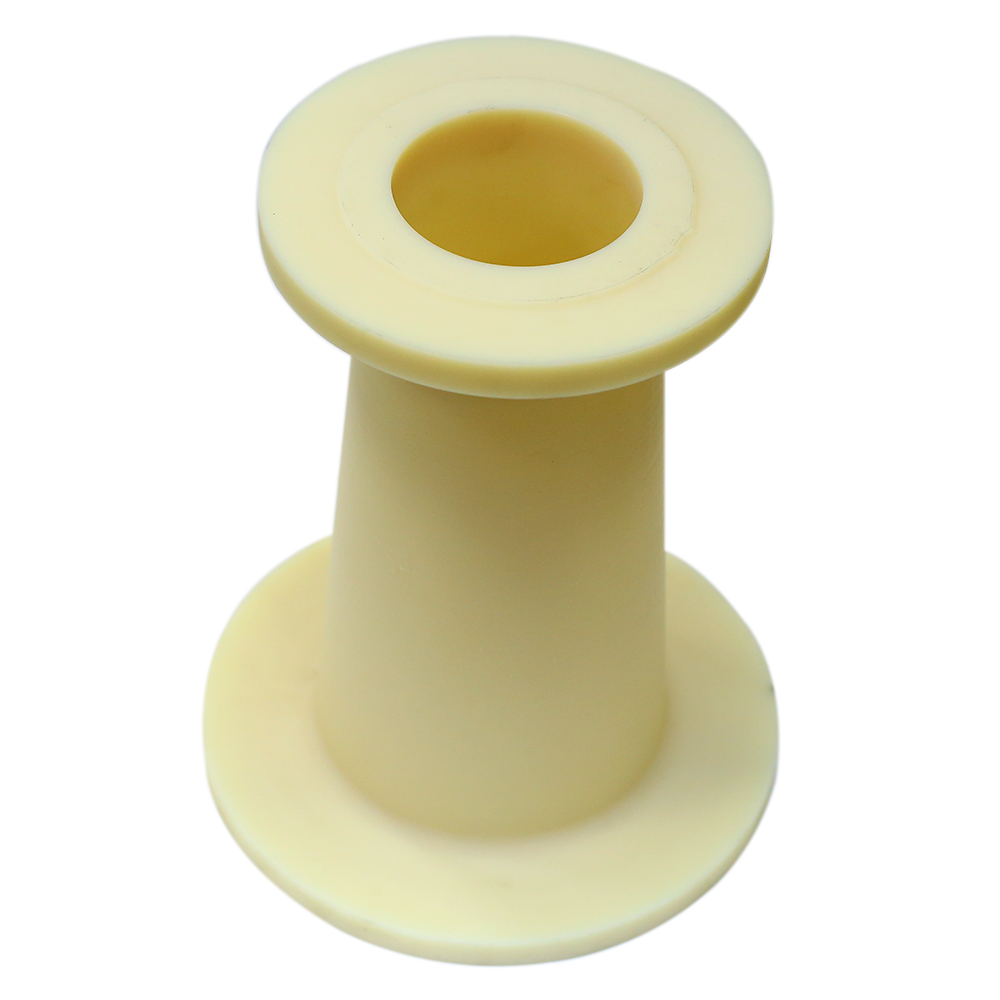

Присоединение в трубопровод происходит за счет фланцевого соединения. При применении труб в металлической броне для удобства сборки линии мы можем предложить секции трубопровода с одним подвижным фланцем (модель В, С).
Трубы выпускаются защищенными в броне из черной или нержавеющей стали (модели А, В) и без брони (модель С).
Рекомендуем применять трубы моделей А и B, т. к. они обеспечивают наибольшую безопасность при транспортировке агрессивных сред.
При эксплуатации труб модели С недопустимы механические повреждения открытой поверхности фторопластовой трубы. При сборке трубопровода получается менее жесткая конструкция, что требует определенных условий монтажа трубопровода.
Изготовление и условия эксплуатации футеровки по ТУ 6-05-1876 и ТУ 6-05-987-79. Присоединительные размеры фланцев приняты на Pу=1,0 МПа (10 кгс/см2) по ГОСТ 12815-80.
L - длина секции трубопровода.
m - масса секции трубопровода моделей А, В, при L=2000 мм.
Стандартные длины 500, 1000, 1500, 2000 мм.
По заявке возможно изготовление секций других размеров.
| Тип | Температура среды, °С | Давление, МПа (кг/см2) |
|---|---|---|
| А, B, C | -60...+200 | 0.5 (5) |
| dy | d1 | d2 | d | d3 | n | S | h | m |
|---|---|---|---|---|---|---|---|---|
| 25 | 78 | 100 | 135 | 18 | 4 | 2,5 | 14 | 8,2 |
| 40 | 102 | 125 | 160 | 18 | 4 | 3,0 | 15 | 14,2 |
| 50 | 122 | 145 | 180 | 18 | 4 | 4,0 | 17 | 19,8 |
| 60 | 133 | 160 | 195 | 18 | 4 | 5,0 | 17 | 26,2 |
| 80 | 158 | 180 | 215 | 18 | 8 | 5,0 | 19 | 34,8 |
| 100 | 184 | 210 | 245 | 18 | 8 | 4,6 | 21 | 43,6 |
| 120 | 212 | 240 | 280 | 22 | 8 | 5,0 | 21 | 57,7 |
| 160 | 268 | 295 | 335 | 22 | 8 | 6,5 | 21 | 96,5 |
| 220 | 320 | 350 | 390 | 22 | 12 | 7,0 | 23 | 136,0 |
| 260 | 370 | 400 | 440 | 22 | 12 | 7,0 | 24 | 178,6 |
| 300 | 430 | 460 | 500 | 24 | 12 | 12,0 | 24 | 268,0 |
| 400 | 532 | 565 | 565 | 24 | 12 | 15,0 | 24 | 386,0 |
