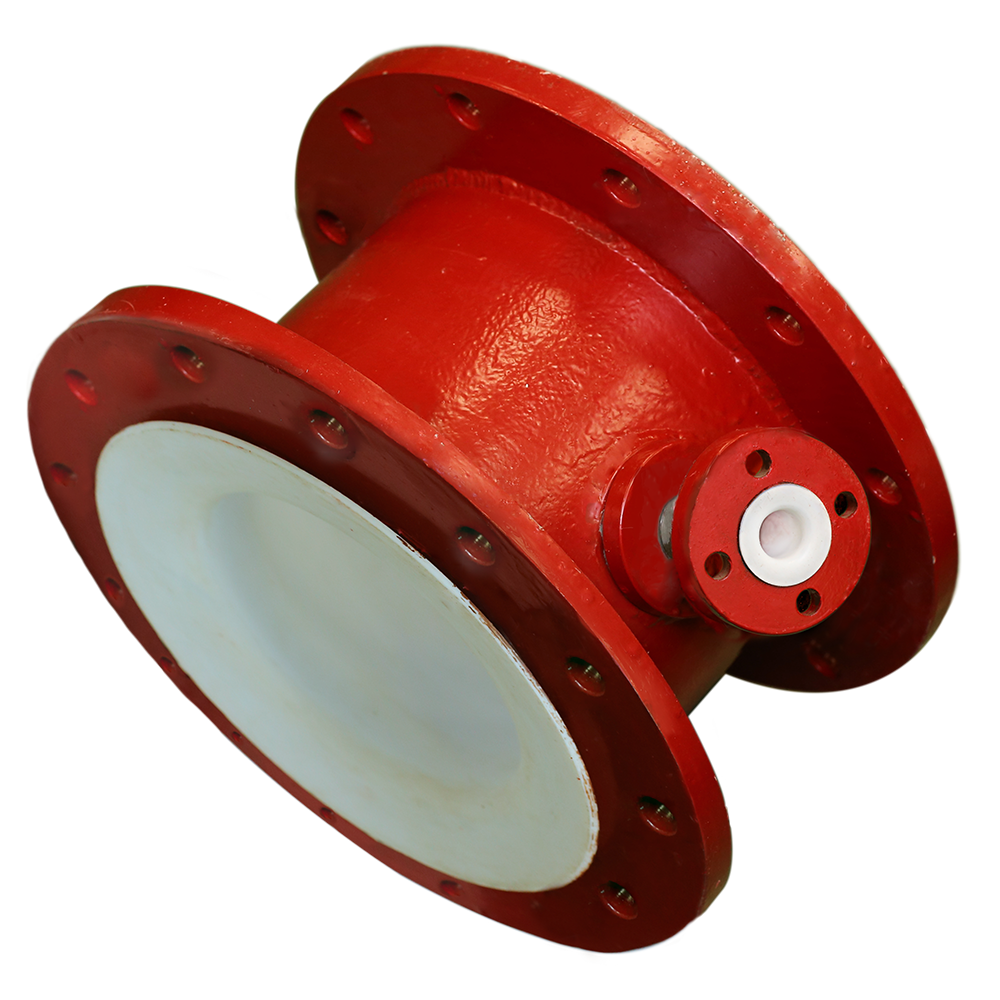

Тройники футерованные фторопластом-4 предназначены для транспортировки агрессивных и особо чистых сред за исключением расплавленных щелочных металлов, трехфтористого хлора и элементарного фтора.
Данные тройники применяются для развязки трубопроводов различных диаметров. Основное преимущество - два в одном: тройник и переход, в сочетании с минимальными габаритными размерами.
Есть возможность изготовления труб со встроенными боковыми патрубками. Длина трубы может достигать двух метров, главное соблюдать соотношение диаметров Dy и Dy1. Примеры в таблице.
Изготовление и условия эксплуатации футеровки по ТУ 6-05-1876-79 и ТУ6-05-987-79.
Присоединительные размеры фланцев на Ру=1,0мПа (10 кгс/см2) по ГОСТ 12815-80.
| Условный проход по Ф-4, Dy/Dy1/Dy, мм | Условный проход по металлу, Dмет/Dмет1/Dмет, мм | Dотб/Dотб1, мм | L, мм | L1, мм | Присоединительные размеры фланцев | Крепеж | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dфл/D1фл | Dмб/Dмб1 | h | H1 | d | d1 | nотв | болт | nотв1 | болт1 | |||||
| 120/25/120 | 150/32/150 | 159/38 | 250 | 176 | 285/140 | 240/100 | 20 | 18 | 23 | 18 | 8 | M20 | 4 | M16 |
| 160/25/160 | 200/32/200 | 219/38 | 250 | 206 | 340/140 | 295/100 | 23 | 18 | 23 | 18 | 12 | M20 | 4 | M16 |
| 160/32/160 | 200/40/200 | 219/47 | 250 | 207 | 340/150 | 295/110 | 23 | 18 | 23 | 18 | 12 | M20 | 4 | M16 |
| 160/40/160 | 200/50/200 | 219/57 | 250 | 206 | 340/165 | 295/125 | 23 | 18 | 23 | 18 | 12 | M20 | 4 | M16 |
| 220/25/220 | 250/32/250 | 273/38 | 250 | 233 | 405/140 | 355/100 | 25 | 18 | 27 | 18 | 12 | M24 | 4 | M16 |
| 220/32/220 | 250/40/250 | 273/47 | 250 | 234 | 405/150 | 355/110 | 25 | 18 | 27 | 18 | 12 | M24 | 4 | M16 |
| 220/40/220 | 250/50/250 | 273/57 | 250 | 233 | 405/165 | 355/125 | 25 | 18 | 27 | 18 | 12 | M24 | 4 | M16 |
| 220/50/220 | 250/60/250 | 273/76 | 250 | 234 | 405/185 | 355/145 | 25 | 18 | 27 | 18 | 12 | M24 | 4 | M16 |
| 220/60/220 | 250/80/250 | 273/89 | 250 | 235 | 405/195 | 355/160 | 25 | 18 | 27 | 18 | 12 | M24 | 4 | M16 |
| 260/25/260 | 300/32/300 | 325/38 | 250 | 259 | 460/140 | 400/100 | 25 | 18 | 27 | 18 | 12 | M24 | 4 | M16 |
| 260/32/260 | 300/40/300 | 325/47 | 250 | 260 | 460/150 | 400/110 | 25 | 18 | 27 | 18 | 12 | M24 | 4 | M16 |
| 260/40/260 | 300/50/300 | 325/57 | 250 | 260 | 460/165 | 400/125 | 25 | 18 | 27 | 18 | 12 | M24 | 4 | M16 |
| 260/50/260 | 300/60/300 | 325/76 | 250 | 260 | 460/185 | 400/145 | 25 | 18 | 27 | 18 | 12 | M24 | 4 | M16 |
| 260/60/260 | 300/80/300 | 325/89 | 250 | 261 | 460/195 | 400/160 | 25 | 18 | 27 | 18 | 12 | M24 | 4 | M16 |
| 260/80/260 | 300/100/300 | 325/108 | 250 | 261 | 460/215 | 400/180 | 25 | 18 | 27 | 18 | 12 | M24 | 8 | M16 |
