Изготовление и условия эксплуатации футеровки по ТУ 6-05-1876-79 и ТУ 6-05-987-79.
Присоединительные размеры фланцев на Ру=1,0 МПа (10 кгс/см2) по ГОСТ 12815-80.

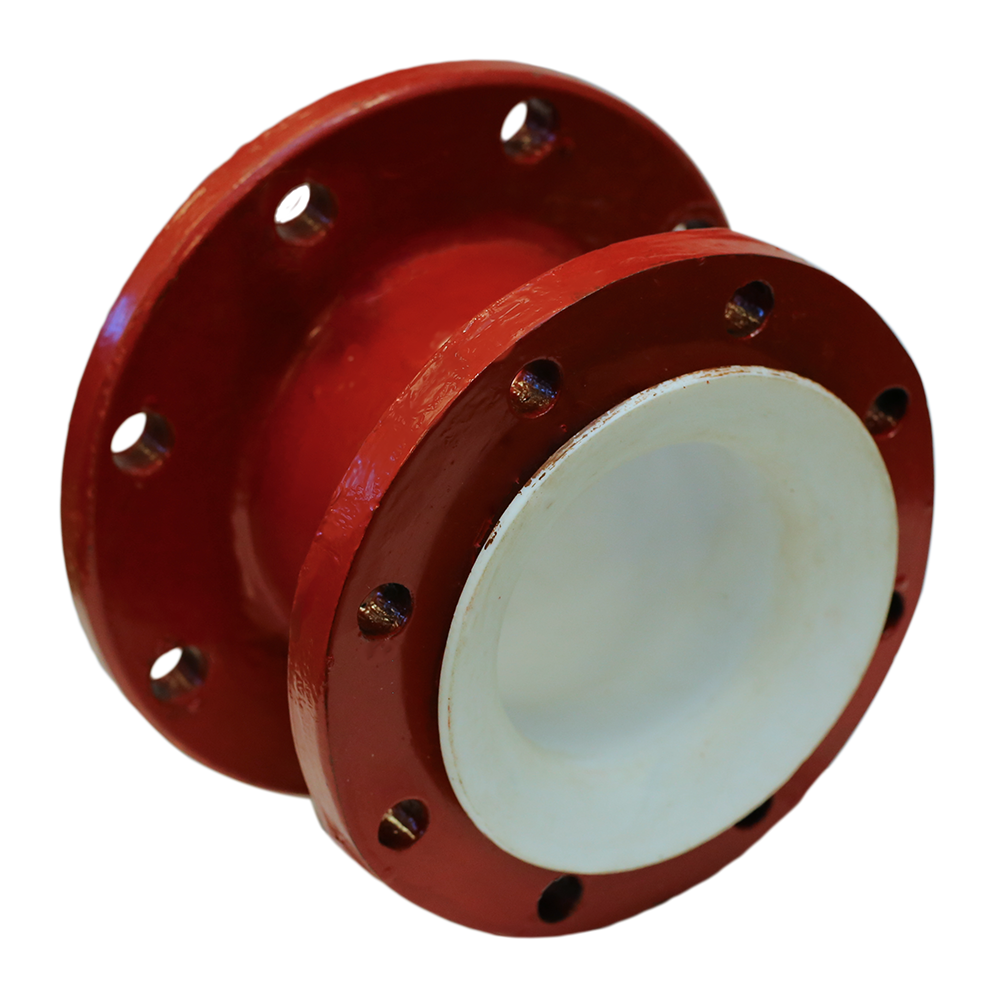

Переходы, футерованные фторопластом-4, являются неотъемлемой частью трубопровода и служат соединительными элементами в узлах стыковки и развязки трубопровода.
| Тип | Температура среды, °С | Давление, МПа (кгс/см2) |
|---|---|---|
| Переход | -60...+200 | 0...0,5 (5) |
Переход
| dy | Dy | d1 | D1 | d2 | D2 | d3 | D3 | n | N | d | D |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 60 | 122 | 133 | 145 | 160 | 18+0,7 | 18+0,7 | 4 | 4 | 180 | 195 |
| 50 | 80 | 122 | 158 | 145 | 180 | 18+0,7 | 18+0,7 | 4 | 8 | 180 | 215 |
| 50 | 100 | 122 | 184 | 145 | 210 | 18+0,7 | 18+0,7 | 4 | 8 | 180 | 245 |
| 50 | 120 | 122 | 212 | 145 | 240 | 18+0,7 | 22+0,8 | 4 | 8 | 180 | 280 |
| 50 | 160 | 122 | 268 | 145 | 295 | 18+0,7 | 22+0,8 | 4 | 8 | 180 | 335 |
| 50 | 220 | 122 | 320 | 145 | 350 | 22+0,8 | 22+0,8 | 4 | 12 | 180 | 390 |
| 50 | 260 | 122 | 370 | 145 | 400 | 18+0,7 | 22+0,8 | 4 | 12 | 180 | 440 |
| 60 | 80 | 133 | 158 | 160 | 180 | 18+0,7 | 18+0,7 | 4 | 8 | 195 | 215 |
| 60 | 100 | 133 | 184 | 160 | 210 | 18+0,7 | 18+0,7 | 4 | 8 | 195 | 245 |
| 60 | 120 | 133 | 212 | 160 | 240 | 18+0,7 | 22+0,8 | 4 | 8 | 195 | 280 |
| 60 | 160 | 133 | 268 | 160 | 295 | 18+0,7 | 22+0,8 | 4 | 8 | 195 | 335 |
| 60 | 220 | 133 | 320 | 160 | 350 | 18+0,7 | 22+0,8 | 4 | 12 | 195 | 390 |
| 60 | 260 | 133 | 370 | 160 | 400 | 18+0,7 | 22+0,8 | 4 | 12 | 195 | 440 |
| 80 | 100 | 158 | 184 | 180 | 210 | 18+0,7 | 18+0,7 | 8 | 8 | 215 | 245 |
| 80 | 120 | 158 | 212 | 180 | 240 | 18+0,7 | 22+0,8 | 8 | 8 | 215 | 280 |
| 80 | 160 | 158 | 268 | 180 | 295 | 18+0,7 | 22+0,8 | 8 | 8 | 215 | 335 |
| 80 | 220 | 158 | 320 | 180 | 350 | 18+0,7 | 22+0,8 | 8 | 12 | 215 | 390 |
| 80 | 260 | 158 | 370 | 180 | 400 | 18+0,7 | 22+0,8 | 8 | 12 | 215 | 440 |
| 100 | 120 | 184 | 212 | 210 | 240 | 18+0,7 | 22+0,8 | 8 | 8 | 245 | 280 |
| 100 | 160 | 184 | 268 | 210 | 295 | 18+0,7 | 22+0,8 | 8 | 8 | 245 | 335 |
| 100 | 220 | 184 | 320 | 210 | 350 | 18+0,7 | 22+0,8 | 8 | 12 | 245 | 390 |
| 100 | 260 | 184 | 370 | 210 | 400 | 18+0,7 | 22+0,8 | 8 | 12 | 245 | 440 |
| 120 | 160 | 212 | 268 | 240 | 295 | 22+0,8 | 22+0,8 | 8 | 8 | 280 | 335 |
| 120 | 220 | 212 | 320 | 240 | 350 | 22+0,8 | 22+0,8 | 8 | 12 | 280 | 390 |
| 120 | 260 | 212 | 370 | 240 | 400 | 22+0,8 | 22+0,8 | 8 | 12 | 280 | 440 |
| 160 | 220 | 212 | 320 | 295 | 350 | 22+0,8 | 22+0,8 | 8 | 12 | 335 | 390 |
| 160 | 260 | 212 | 370 | 295 | 400 | 22+0,8 | 22+0,8 | 8 | 12 | 335 | 440 |
| 220 | 260 | 320 | 370 | 350 | 400 | 22+0,8 | 22+0,8 | 12 | 12 | 390 | 440 |
