Изготовление и условия эксплуатации футеровки по ТУ 6-05-1876-79 и ТУ 6-05-987-79.
Присоединительные размеры фланцев на Ру=1,0 МПа (10 кгс/см2) по ГОСТ 12815-80.

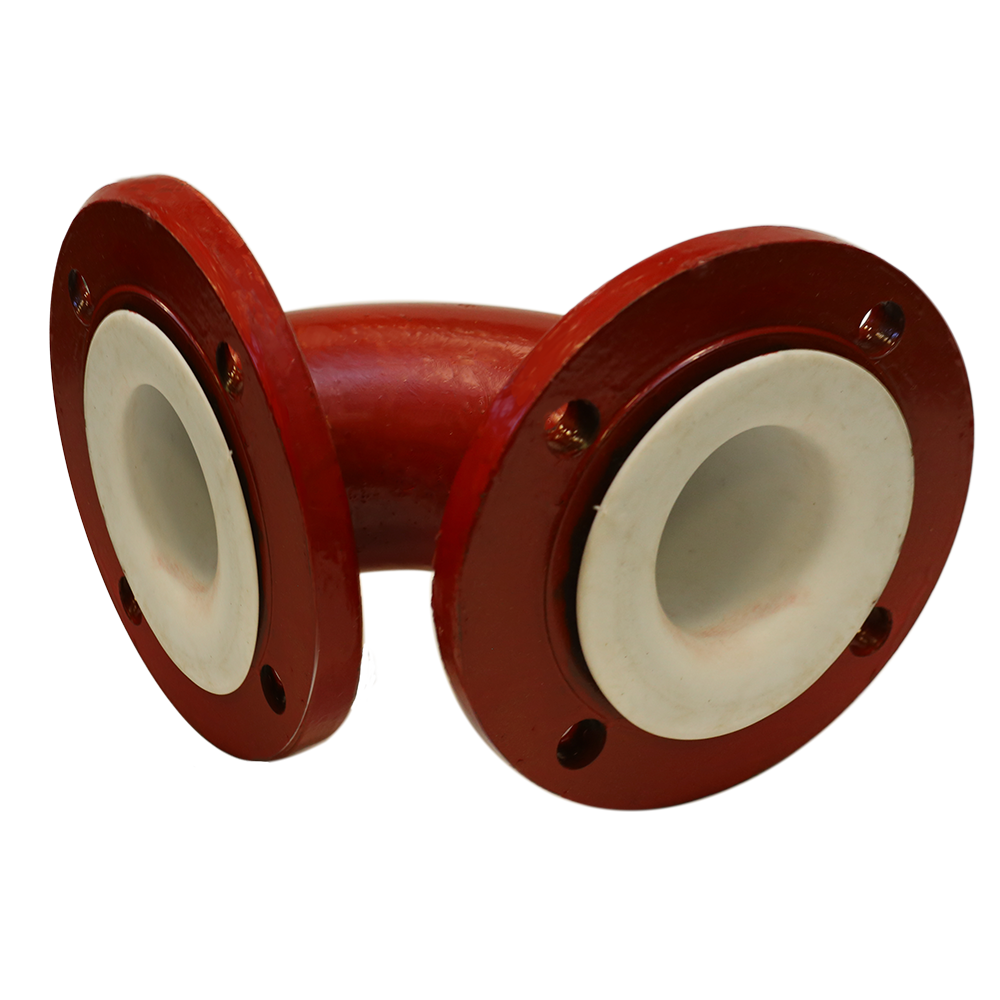

Отводы, футерованные фторопластом-4, являются неотъемлемой частью трубопровода и служат соединительными элементами в узлах стыковки и развязки трубопровода.
| Тип | Температура среды, °С | Давление, МПа (кгс/см2) |
|---|---|---|
| Отвод | -60...+200 | 0...0,5 (5) |
Отвод
| dy, мм | d1, мм | d2, мм | D, мм | d3, мм | n, шт | S, мм | L, мм | h, мм | m, кг |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 78 | 100 | 135 | 18 | 4 | 2,5 | 115 | 14 | 4,5 |
| 40 | 102 | 125 | 160 | 18 | 4 | 3,0 | 91 | 15 | 5,5 |
| 55 | 122 | 145 | 180 | 18 | 4 | 4,0 | 117 | 17 | 7,0 |
| 60 | 133 | 165 | 195 | 18 | 4 | 5,0 | 138 | 17 | 8,4 |
| 80 | 158 | 180 | 215 | 18 | 8 | 5,0 | 169 | 19 | 12,5 |
| 100 | 184 | 210 | 245 | 18 | 8 | 4,6 | 209 | 21 | 17,3 |
| 120 | 212 | 240 | 280 | 22 | 8 | 5,0 | 246 | 21 | 24,0 |
| 160 | 268 | 295 | 335 | 22 | 8 | 6,5 | 323 | 21 | 41,7 |
| 220 | 320 | 350 | 390 | 22 | 12 | 7,0 | 400 | 23 | 68,3 |
| 260 | 370 | 400 | 440 | 22 | 12 | 7,0 | 476 | 24 | 96,2 |
